Зимой отключение электричества в загородном доме — это не просто отсутствие света и интернета. Если отопление зависит от электроэнергии, вместе с сетью останавливаются котёл, циркуляционные насосы, автоматика и часть оборудования котельной.
При непродолжительном отключении дом просто перестаёт отапливаться. Но если электричества нет несколько часов, температура начинает снижаться, а при сильном морозе появляется риск замерзания отдельных участков системы отопления.

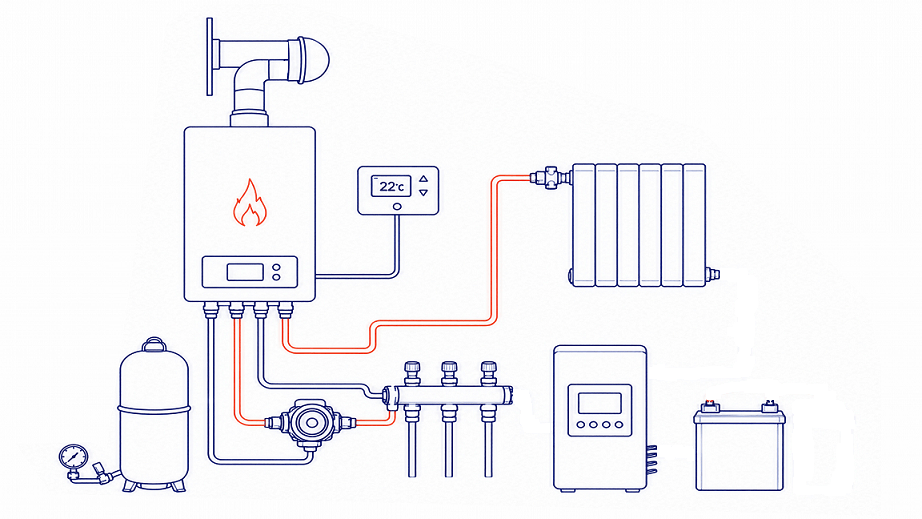

Поэтому владельцы домов с газовым отоплением часто устанавливают ИБП для газового котла с внешним аккумулятором. Такая система позволяет котлу продолжать работу во время отключения электричества и автоматически перейти на резервное питание.
В этой статье разберём, какой ИБП нужен для газового котла, почему важен чистый синус, как учитывать фазу и нейтраль и как рассчитать время автономной работы от аккумулятора.
Зачем газовому котлу нужен ИБП
Сам газовый котёл расходует относительно немного электроэнергии. В зависимости от модели это могут быть десятки или сотни ватт. Основные потребители — электронная плата управления, вентилятор, циркуляционные насосы, клапаны и другие элементы автоматики.
При исчезновении напряжения котёл полностью останавливается, даже если газоснабжение дома продолжает работать.
ИБП решает эту проблему: при наличии сети он питает оборудование котельной и заряжает аккумулятор, а при отключении автоматически переводит нагрузку на батарею.
Для пользователя переход может быть практически незаметным — котёл продолжает работать, а отопление не прекращается.
Какой ИБП нужен для газового котла
Для котельного оборудования недостаточно выбрать ИБП только по мощности. Важны также форма выходного напряжения, схема нейтрали, способ переключения и совместимость с конкретным котлом.
При выборе устройства необходимо обратить внимание как минимум на четыре параметра.
1. Чистая синусоида
ИБП для газового котла должен выдавать чистую синусоиду, особенно если к нему подключаются циркуляционные насосы и другое оборудование с электродвигателями.
Дешёвые источники бесперебойного питания, предназначенные для компьютеров, могут использовать упрощённую форму выходного напряжения. Такое питание не является оптимальным для насосов, вентиляторов и некоторых видов котельной автоматики.
Поэтому при выборе ИБП следует искать характеристику Pure Sine Wave / «чистая синусоида».
2. Правильная работа фазы и нейтрали
Некоторые газовые котлы чувствительны к правильному подключению фазы и нейтрали. Это связано, в частности, с работой системы контроля пламени и ионизационного электрода.
Поэтому нельзя считать, что любой ИБП автоматически совместим с любым газовым котлом.
Необходимо проверить требования производителя конкретной модели котла и схему формирования нейтрали на выходе ИБП. В некоторых системах требуется специальная схема коммутации или дополнительное реле.
Особенно важно проверить этот вопрос до покупки оборудования, а не после монтажа.
3. Время переключения на аккумулятор
При отключении сети ИБП должен быстро перейти на резервное питание. Чем меньше перерыв, тем ниже вероятность перезагрузки автоматики котла.
У ИБП разных типов время перехода отличается. В системах двойного преобразования переключения нагрузки между сетью и аккумулятором в привычном смысле нет: нагрузка постоянно питается через инвертор.
Для котельной конкретное значение необходимо оценивать с учётом требований самого котла.
4. Возможность подключения внешних аккумуляторов
Если задача заключается не просто в защите котла от кратковременного отключения, а в обеспечении автономной работы на несколько часов, встроенной батареи обычного ИБП будет недостаточно.
В этом случае используется ИБП или инвертор с внешними аккумуляторами. Ёмкость батареи подбирается в зависимости от мощности оборудования и требуемого времени автономной работы.
Line-Interactive или On-Line: какой вариант выбрать?
Для резервного питания котельной могут использоваться разные типы ИБП. На практике чаще всего рассматривают Line-Interactive и On-Line системы.
Line-Interactive
Это компромиссный вариант по цене и возможностям. ИБП работает от сети, корректирует часть отклонений напряжения, а при серьёзном падении или исчезновении питания переходит на аккумулятор.
Для котельной важно, чтобы устройство имело чистую синусоиду и подходило конкретному котлу.
Такой вариант может быть оптимальным, если электрическая сеть относительно стабильна, а основная задача — пережить отключения и защитить оборудование от части проблем с напряжением.
On-Line — двойное преобразование
В On-Line ИБП нагрузка постоянно получает питание через преобразователь. Входное переменное напряжение сначала преобразуется в постоянное, а затем снова формируется в переменное напряжение на выходе.
Такая схема обеспечивает высокий уровень фильтрации и позволяет практически полностью отделить нагрузку от большинства проблем входной сети.
On-Line ИБП имеет смысл рассматривать для котельных, где качество электроснабжения низкое или подключённое оборудование особенно чувствительно к параметрам сети.
Как рассчитать мощность ИБП для котла
Для расчёта необходимо учитывать не только сам котёл. Если к ИБП подключаются циркуляционные насосы, автоматика, вентиляция или другое оборудование, их потребление нужно включить в общую нагрузку.
Например, возьмём условную котельную:
| Оборудование | Рабочая мощность |
|---|---|
| Газовый котёл | 80 Вт |
| Циркуляционный насос отопления | 60 Вт |
| Насос дополнительного контура | 70 Вт |
| Автоматика и другое оборудование | 30 Вт |
| Итого | 240 Вт |
Рабочая нагрузка составляет около 240 Вт. Но выбирать ИБП строго на 240 Вт неправильно.
Необходимо оставить запас по мощности и учитывать пусковые токи насосов. Поэтому для такой нагрузки разумно рассматривать ИБП с номинальной мощностью, имеющей достаточный запас относительно фактического потребления.
Точный выбор зависит от характеристик конкретных насосов и котла.
Как рассчитать время работы котла от аккумулятора
После мощности ИБП необходимо определить ёмкость аккумулятора.
Для предварительного расчёта можно использовать формулу:
Время автономной работы
T ≈ (U × Ah × η × DOD) / P
где:
- T — ориентировочное время работы в часах;
- U — номинальное напряжение аккумуляторной системы;
- Ah — ёмкость аккумулятора в ампер-часах;
- η — КПД инвертора;
- DOD — допустимая глубина разряда;
- P — средняя мощность нагрузки в ваттах.
Для реального проектирования необходимо учитывать также температуру аккумулятора, характеристики конкретной батареи, ток нагрузки, ограничения BMS и особенности самого ИБП. Поэтому формула подходит прежде всего для предварительной оценки.
Пример: сколько работает котёл от LiFePO4 100 А·ч
Предположим, что котельная в среднем потребляет 240 Вт, а используется LiFePO4 аккумулятор 12,8 В ёмкостью 100 А·ч.
Номинальная энергия аккумулятора составляет примерно:
12,8 В × 100 А·ч = 1,28 кВт·ч.
Если принять КПД инвертора около 90% и использовать примерно 90% доступной ёмкости аккумулятора, получаем:
1,28 × 0,9 × 0,9 ≈ 1,04 кВт·ч.
При нагрузке 240 Вт теоретическое время работы составит:
1,04 ÷ 0,24 ≈ 4,3 часа.
Это расчёт для условно постоянной нагрузки 240 Вт. В реальной котельной среднее потребление может быть ниже или выше в зависимости от работы насосов и других устройств.
Почему для LiFePO4 выгоднее использовать 24 или 48 В
Для небольшой нагрузки аккумуляторная система на 12 В вполне работоспособна. Но при увеличении мощности ток на стороне постоянного тока быстро становится большим.
Например, при нагрузке 2 кВт и напряжении 12 В ток без учёта потерь составит:
2000 ÷ 12 ≈ 167 А.
Для 48-вольтовой системы:
2000 ÷ 48 ≈ 42 А.
Поэтому в более мощных системах резервного питания используют более высокое напряжение аккумуляторной батареи. Это позволяет уменьшить рабочие токи, требования к кабелям и коммутационной аппаратуре.
Для одного газового котла 12 В может быть достаточно. Для резервирования всей котельной или части дома уже целесообразно рассматривать 24 или 48 В.
AGM или LiFePO4 для резервного питания котла?
Оба варианта могут использоваться, но они рассчитаны на несколько разную эксплуатацию.
AGM / GEL
- относительно невысокая начальная стоимость;
- простая и хорошо известная технология;
- большой вес при значительной ёмкости;
- ограниченная допустимая глубина разряда;
- меньший ресурс при регулярных циклах.
LiFePO4
- большой ресурс циклов;
- возможность использовать большую часть номинальной ёмкости;
- меньший вес;
- высокая эффективность;
- необходимость использования BMS и совместимого зарядного оборудования.
Если ИБП работает только несколько раз в год во время аварий, AGM может оказаться экономически оправданным. Если резервное питание используется регулярно и требуется большой ресурс, LiFePO4 часто оказывается более интересным решением. Подробнее о различиях этих технологий, их ресурсе, стоимости и особенностях эксплуатации читайте в статье «AGM, гель (GEL) или литий (LiFePO4): какие аккумуляторы выбрать для резервного питания дома?».
ИБП только для котла или резервное питание всей котельной?
Это важный вопрос, который стоит решить ещё до покупки оборудования.
Можно сделать небольшую систему только для котла и одного-двух насосов. Такая конфигурация будет относительно недорогой и позволит сохранить отопление во время отключения электричества.
Но можно пойти дальше и подключить к резервной линии:
- все циркуляционные насосы;
- насос скважины;
- септик;
- автоматику вентиляции;
- холодильники и морозильники;
- интернет и сетевое оборудование;
- систему безопасности;
- часть освещения.
В этом случае речь уже идёт не просто об ИБП для котла, а о полноценной системе резервного электроснабжения дома.
Что делать, если электричество может отсутствовать сутками?
Если отключения продолжаются не несколько часов, а сутки и более, увеличивать аккумуляторную батарею до огромной ёмкости не всегда рационально.
Для таких объектов хорошо подходит гибридная система инвертор + LiFePO4 + генератор.
При отключении сети дом сразу переходит на аккумулятор. Если авария затягивается и заряд батареи снижается до заданного уровня, автоматика запускает генератор. Генератор обеспечивает нагрузку и одновременно заряжает аккумулятор.
После восстановления внешней сети генератор выключается, а система возвращается в штатный режим.
Такой подход позволяет совместить преимущества двух технологий: аккумуляторы обеспечивают бесшумное и практически мгновенное резервирование, а генератор — длительную автономность.
Частые ошибки при выборе ИБП для газового котла
- Выбор по мощности самого котла. Необходимо учитывать насосы и всё оборудование, которое подключается к ИБП.
- Покупка обычного компьютерного ИБП. Такой ИБП не обязательно подходит для котельного оборудования.
- Игнорирование фазировки. Некоторые котлы требуют определённой схемы подключения фазы и нейтрали.
- Недооценка пусковых токов. Насос может потреблять значительно больше энергии в момент запуска.
- Расчёт аккумулятора только по формуле. Реальное время автономной работы зависит от КПД, режима работы нагрузки, температуры и характеристик батареи.
- Установка слишком маленького аккумулятора. ИБП может быть достаточно мощным, но при небольшой ёмкости батареи автономность окажется всего несколько часов.
Итог
ИБП для газового котла — это не просто батарея на случай отключения света. При правильном подборе система должна учитывать мощность котельного оборудования, пусковые токи насосов, форму выходного напряжения, требования конкретного котла и необходимое время автономной работы.
Для небольшого коттеджа может быть достаточно ИБП с внешним аккумулятором, рассчитанного только на котёл и насосы. Если необходимо обеспечить работу всей критической нагрузки дома, разумнее проектировать полноценную систему резервного питания на базе инвертора и LiFePO4.
А если отключения могут продолжаться сутками, оптимальным решением может стать гибридная система инвертор + аккумуляторы + генератор.
